Bias-T nowa, zmieniona wersja

Bias Tee to praktyczny trójnik umożliwiający dostarczenie napięcia stałego do obwodów RF przy użyciu wspólnego przewodu koncentrycznego. Dzięki temu można zasilać przedwzmacniacze oraz anteny aktywne bez konieczności prowadzenia dodatkowych przewodów zasilających.

Nowa wersja Bias Tee została zaprojektowana z myślą o jeszcze większej funkcjonalności. Na płytce PCB przewidziano miejsce na opcjonalną diodę LED wraz z rezystorem, co pozwala na dodanie sygnalizacji obecności napięcia zasilającego.

Nowe parametry techniczne:

✅ Maksymalne napięcie: 15V DC
✅ Maksymalny prąd: 200mA
✅ Zakres częstotliwości pracy: 10kHz – 500MHz

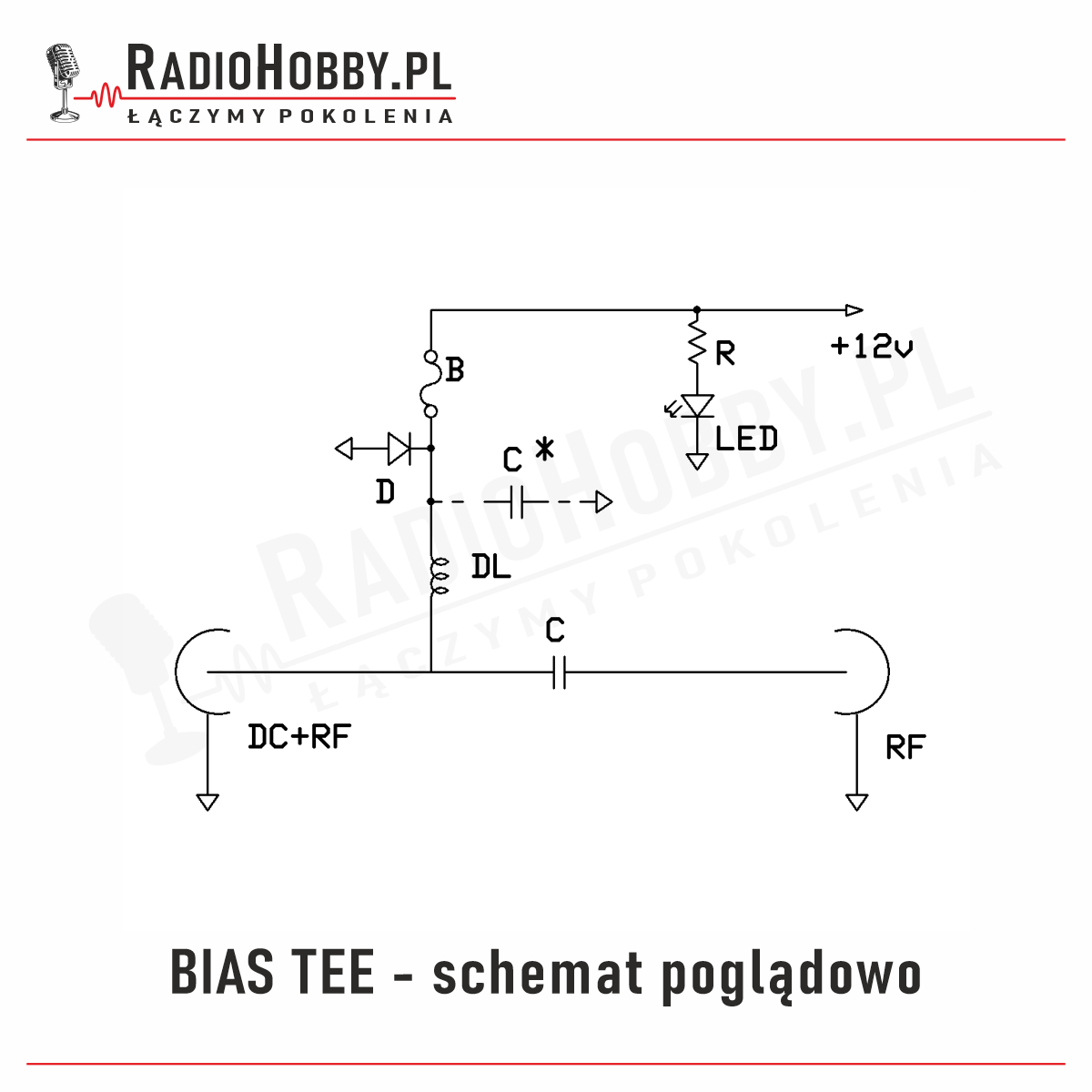

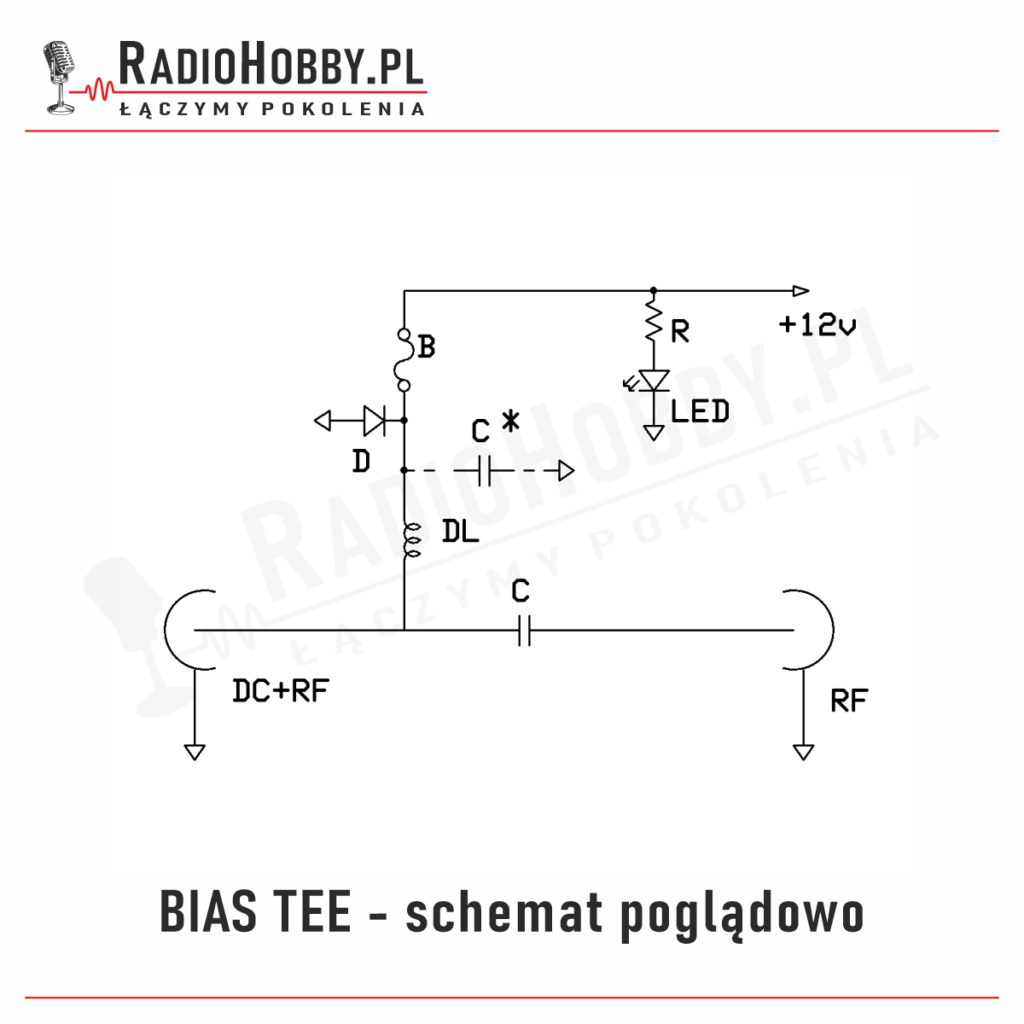

Schemat, konstrukcja i warianty wykonania

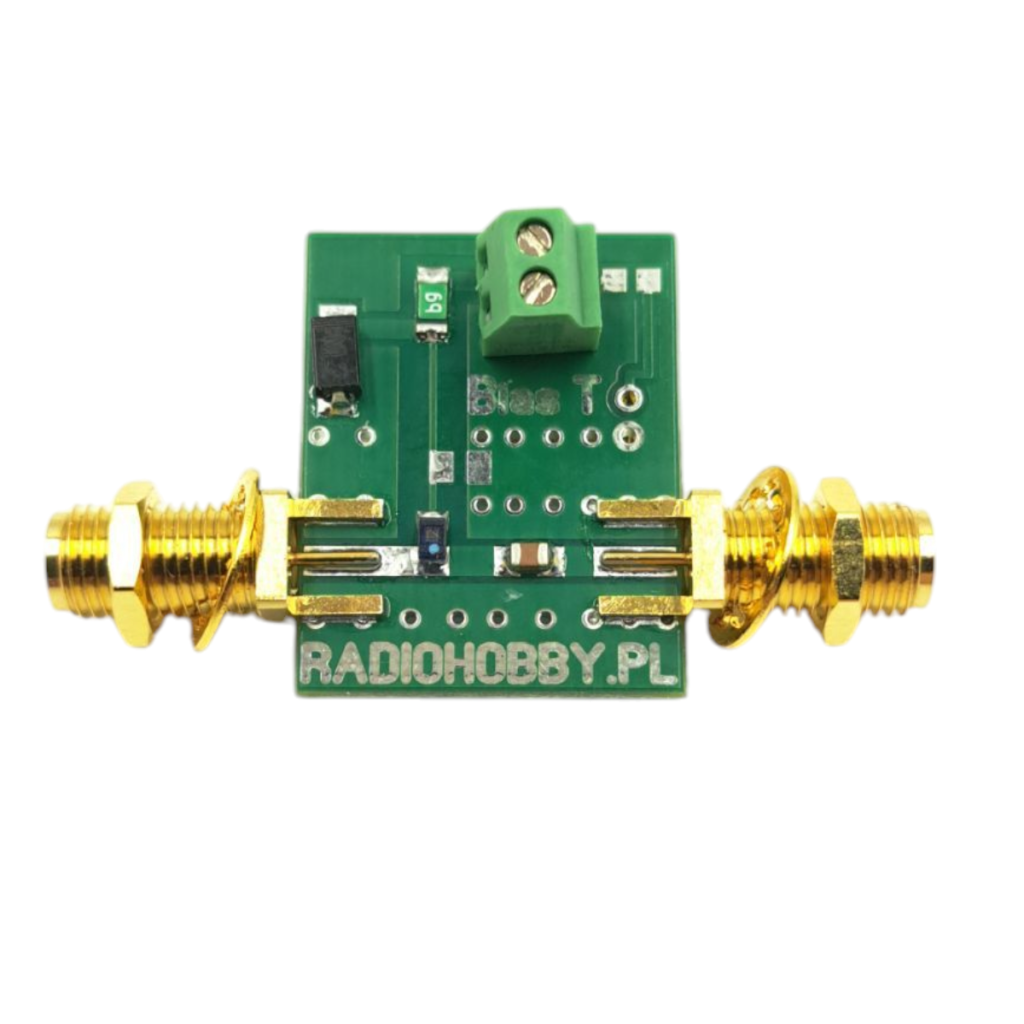

Bias Tee dostępny będzie w sprzedaży jako zmontowana płytka PCB wraz z zaciskami ARK do wlutowania.

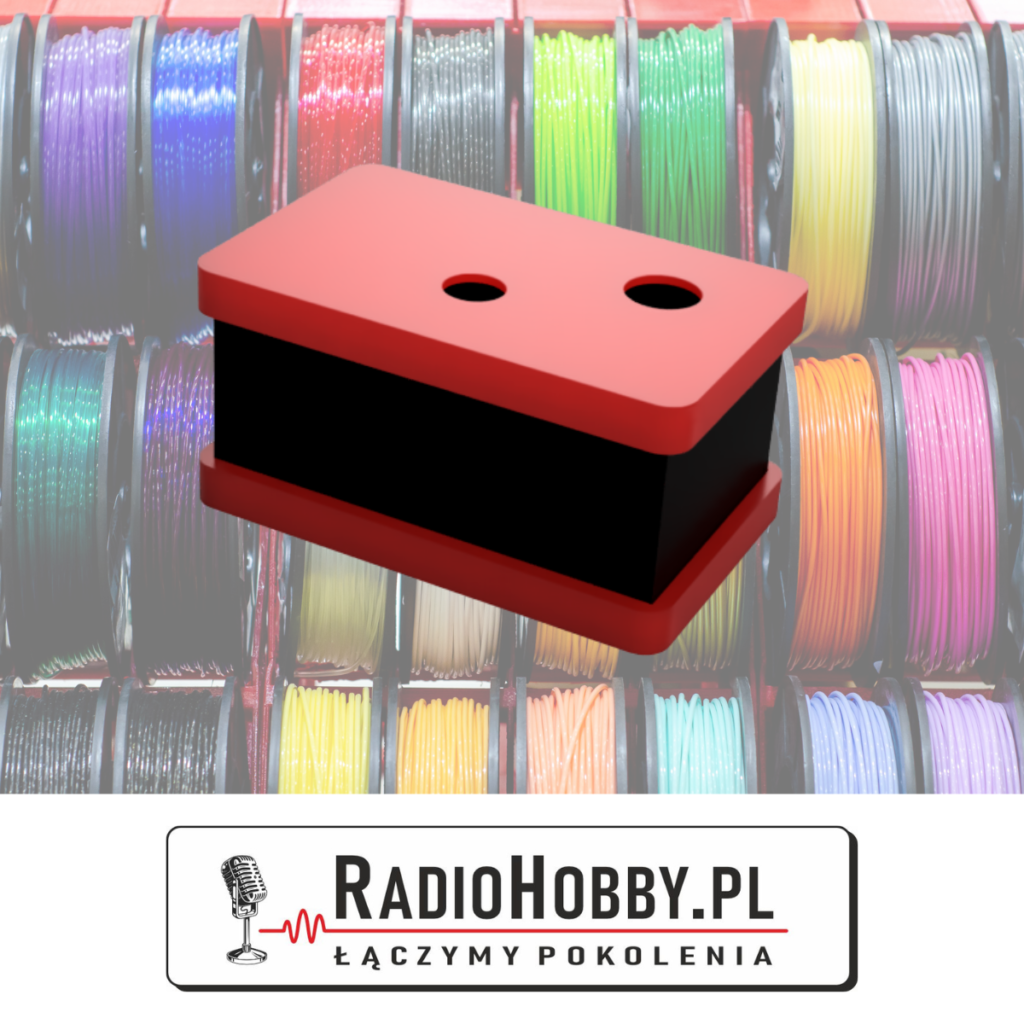

Dodatkowo przygotowano dedykowaną obudowę wykonaną z malowanego proszkowo profilu aluminiowego z drukowanymi w technologii 3D dekielkami. Obudowa będzie dostępna jako osobny produkt – szczegółowe informacje oraz zdjęcia poniżej.

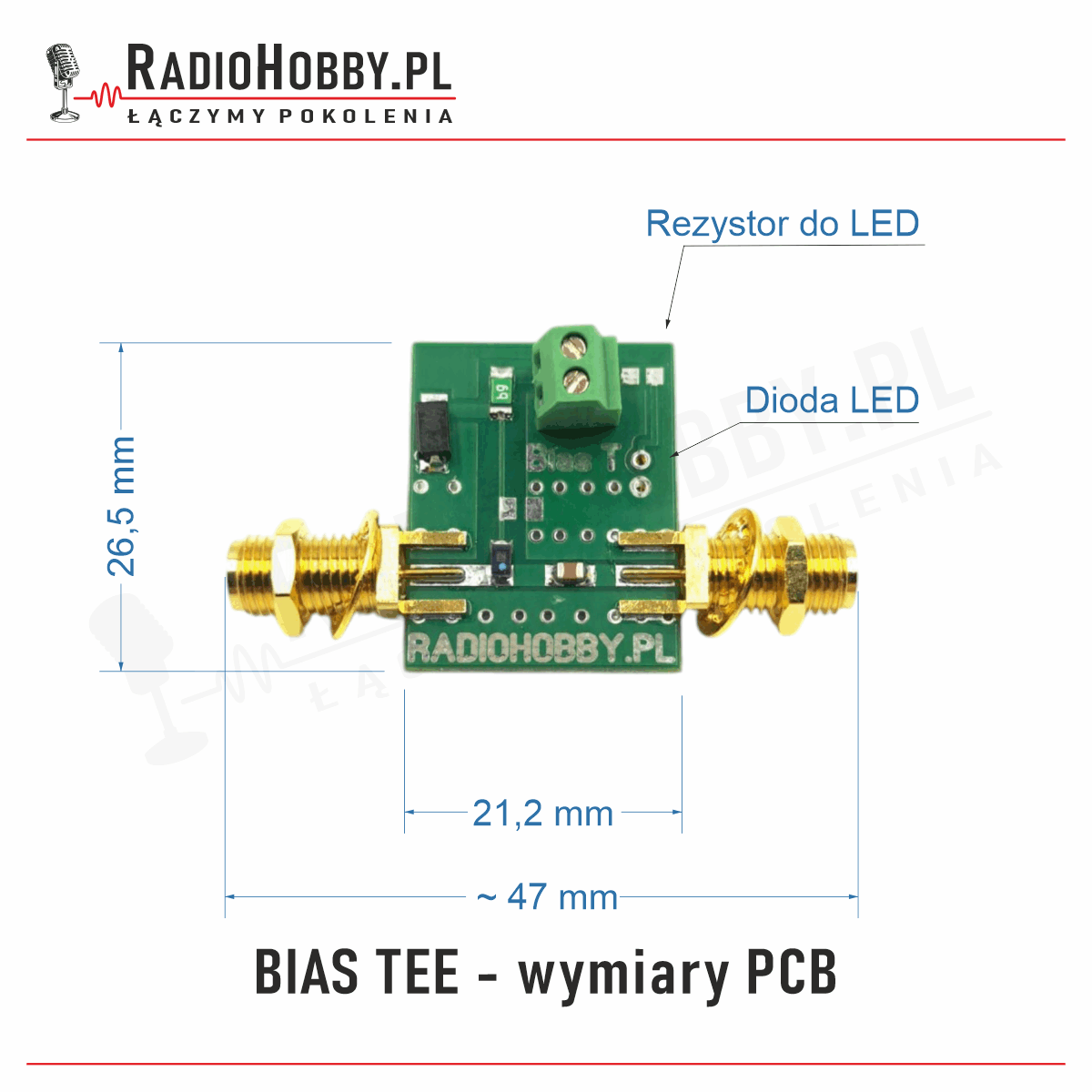

Wymiary

📏 Wymiary płytki: 21,2 mm x 26,5 mm
📏 Wysokość z zaciskami ARK: 12,5 mm
📏 Wymiary z gniazdami SMA: ~47 mm

Na zdjęciu oznaczyliśmy miejsca do lutowania rezystora do diody LED oraz miejsce przewidziane do wlutowania stosownej diody LED.

Zmiany to Wasze sugestie więc dodaliśmy możliwość dioda i rezystor dobieracie wg swoich upodobań.

Pomiar parametrów pracy

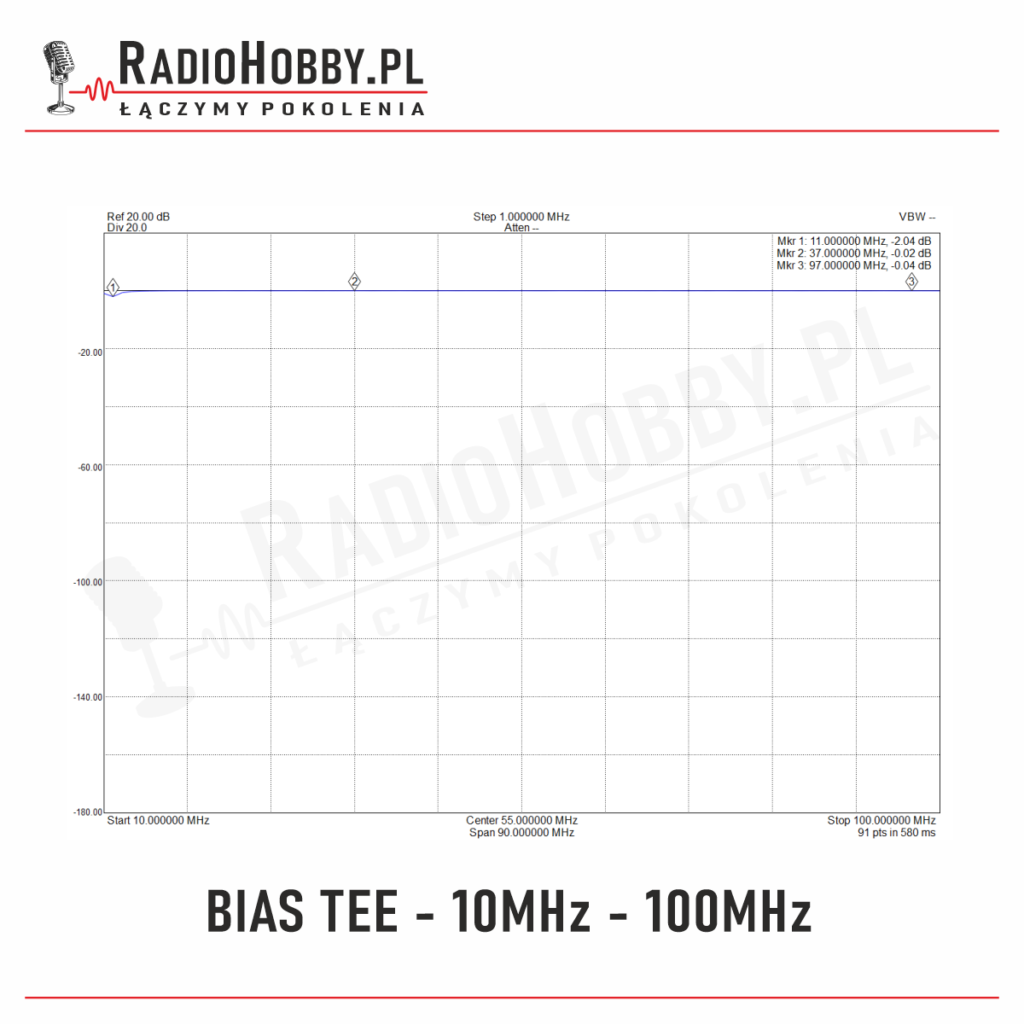

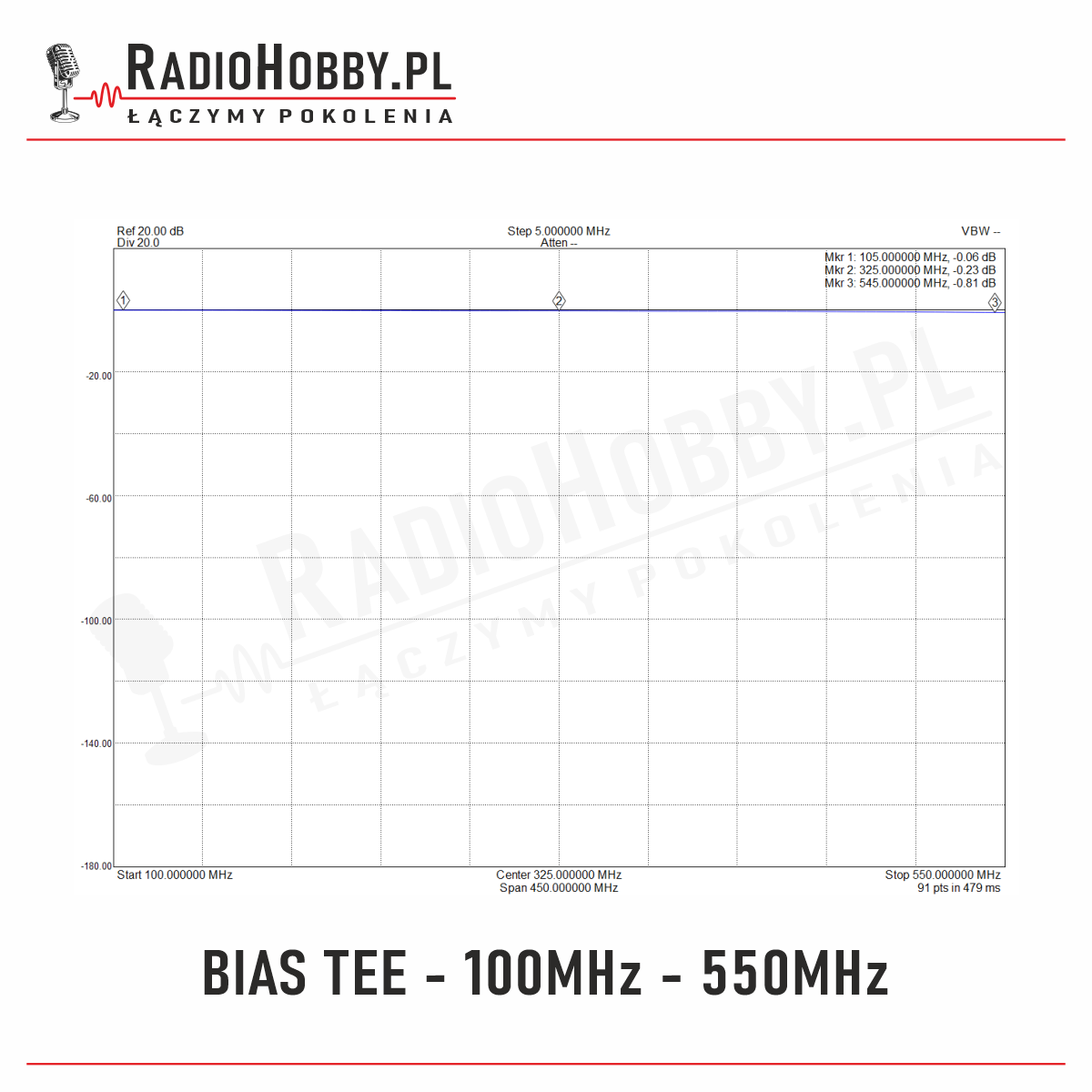

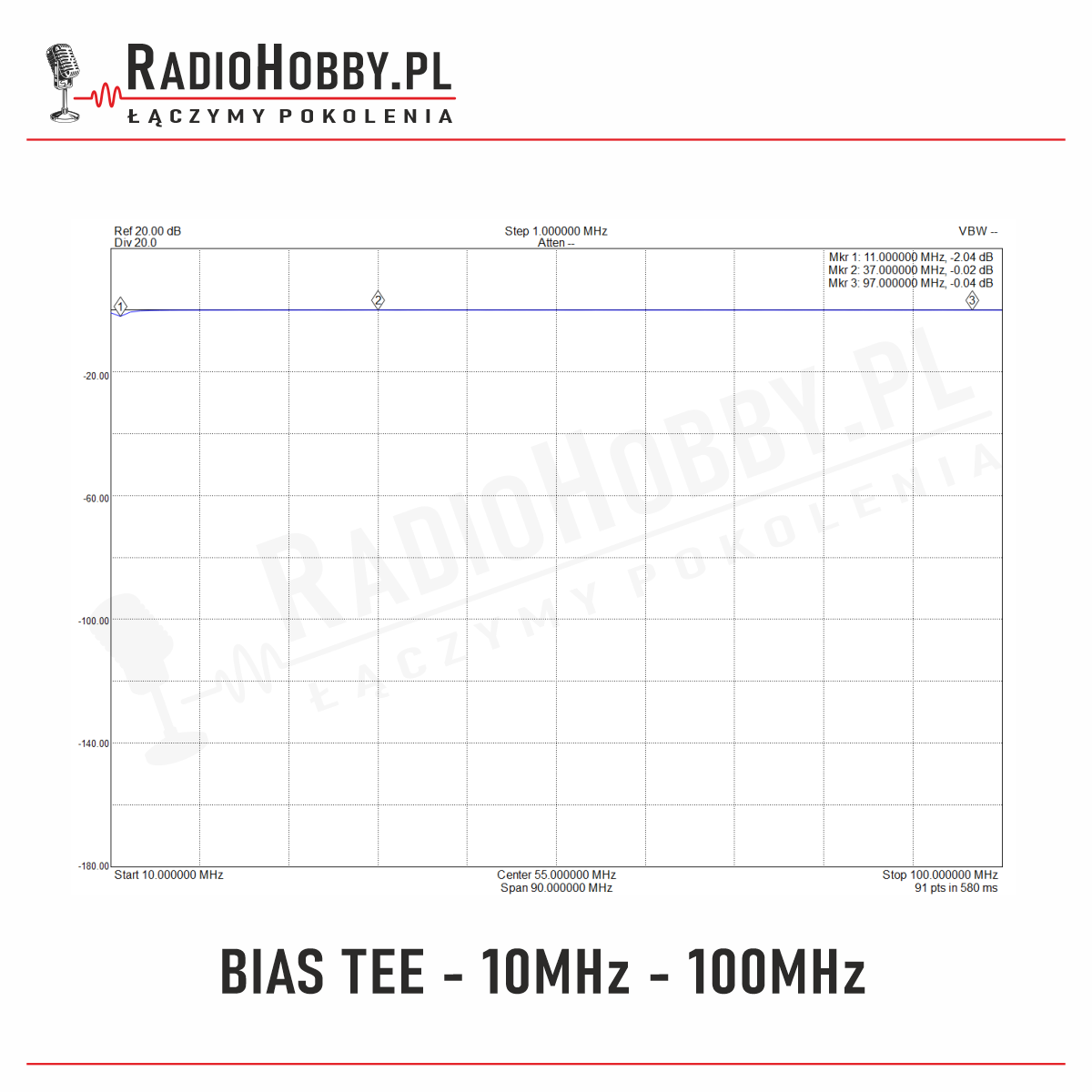

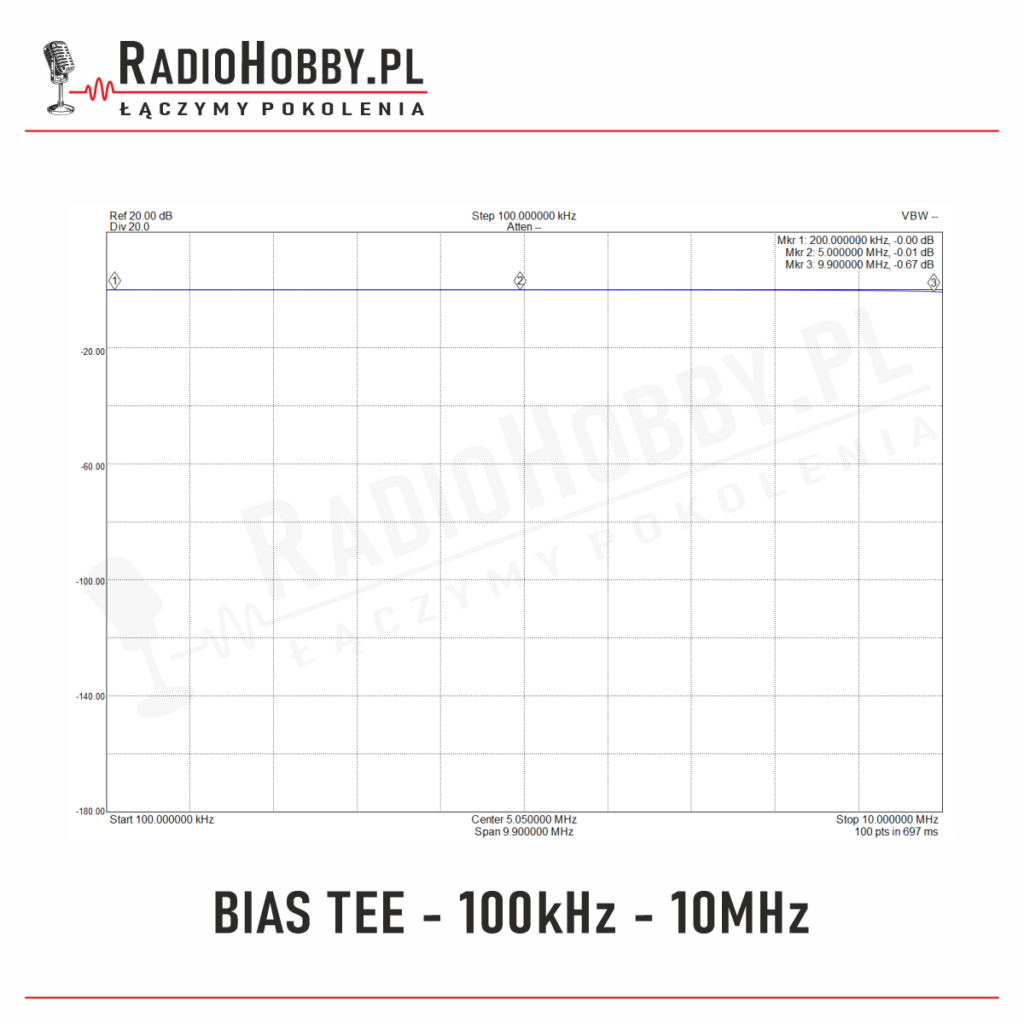

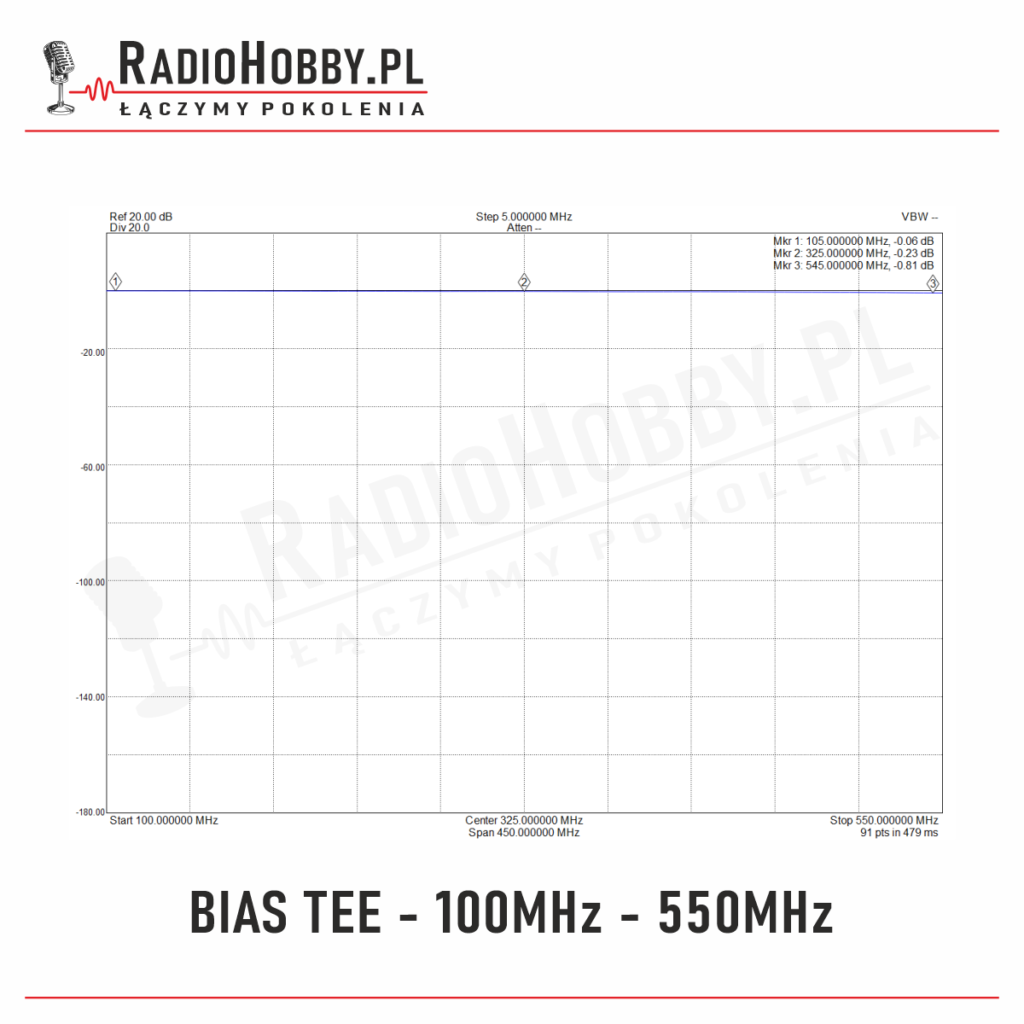

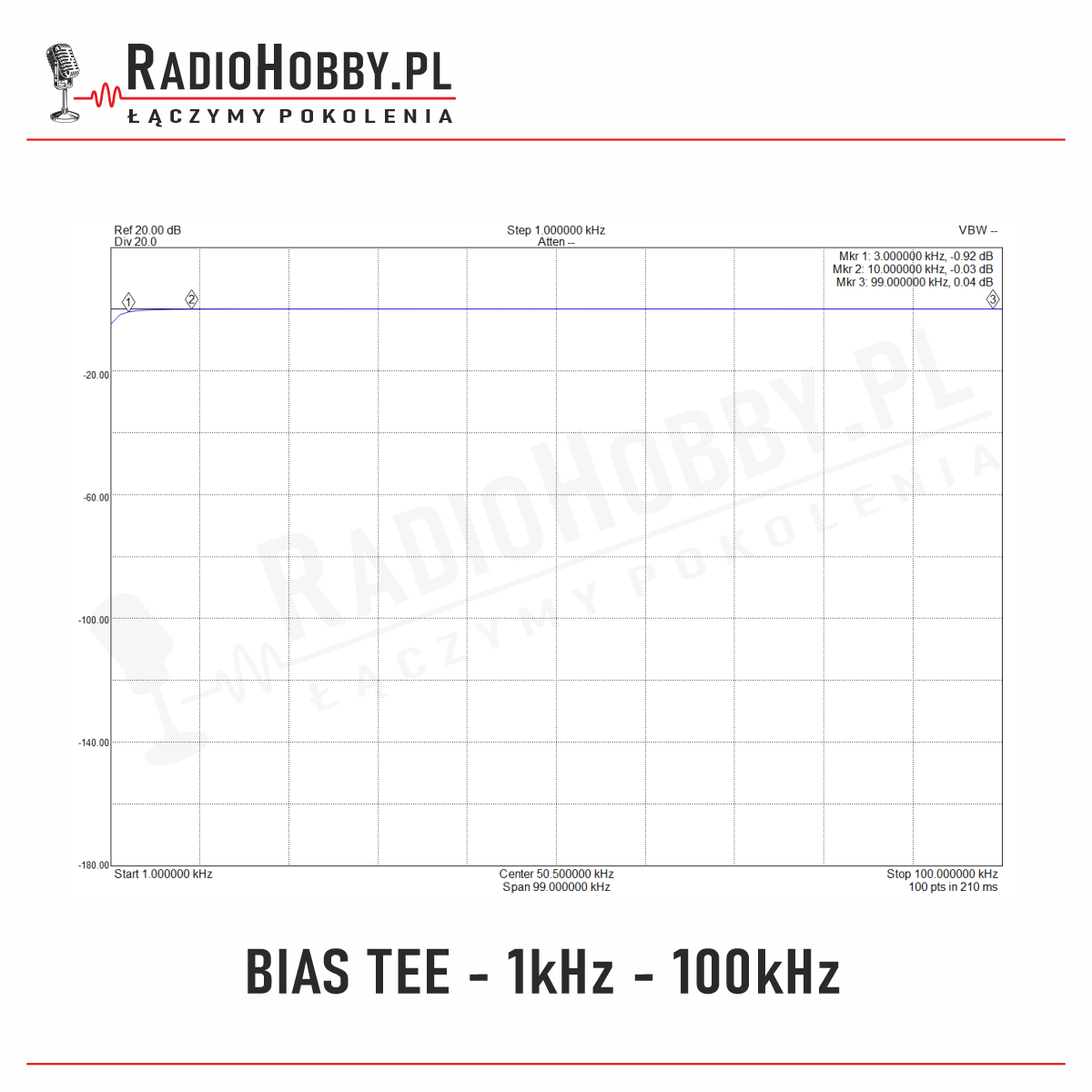

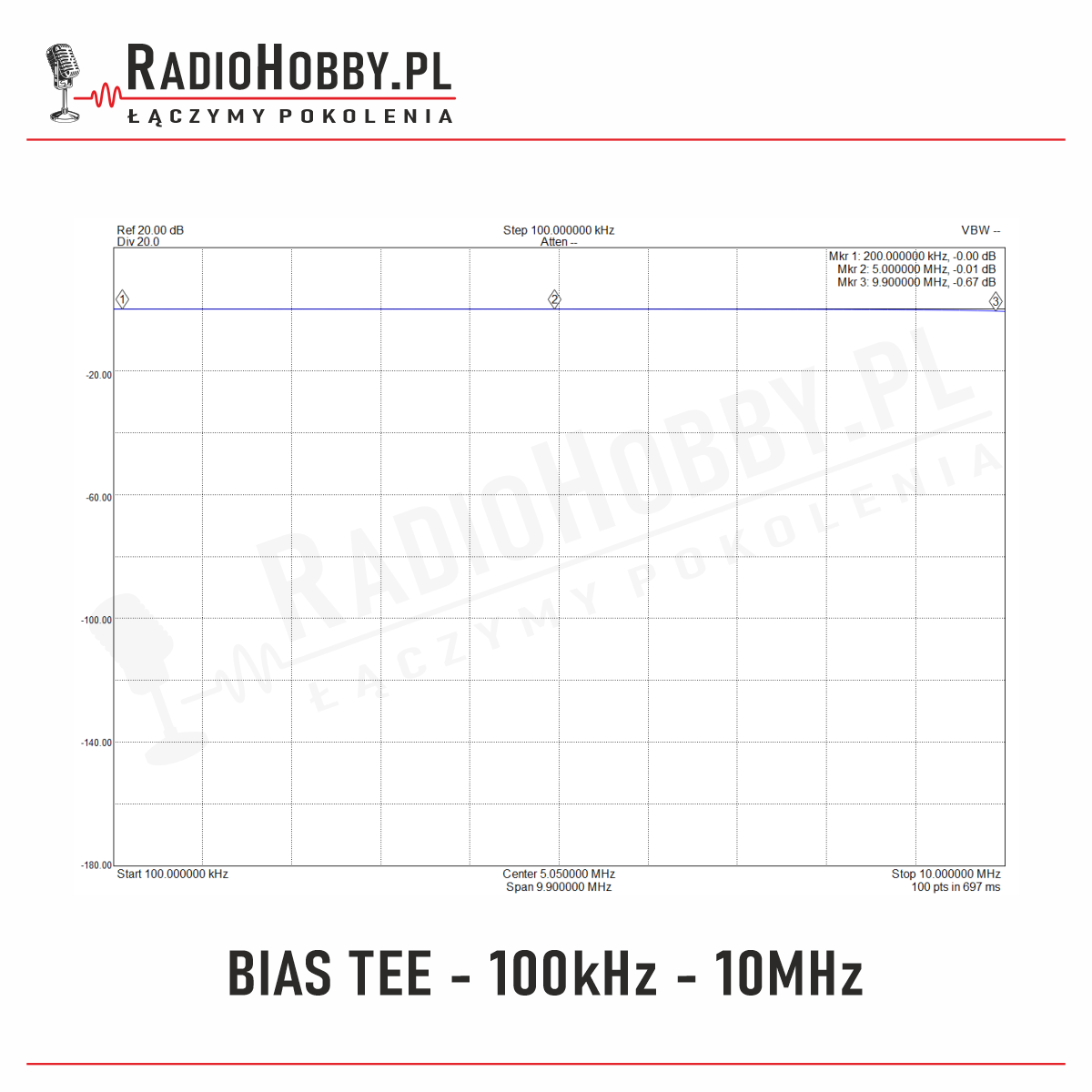

Bias Tee jak to widzi analizator widma w poszczególnych zakresach częstotliwości.

Jak działa Bias-T

Bywają pytania, jak działa taki bias t lub jak go zastosować.

Postaramy się możliwie prosto rozrysować jak stosować rozwiązanie zasilania z wykorzystaniem Bias-T. Posłużymy się prostym przykładem instalacji antenowej np do odbioru UKF UHF.

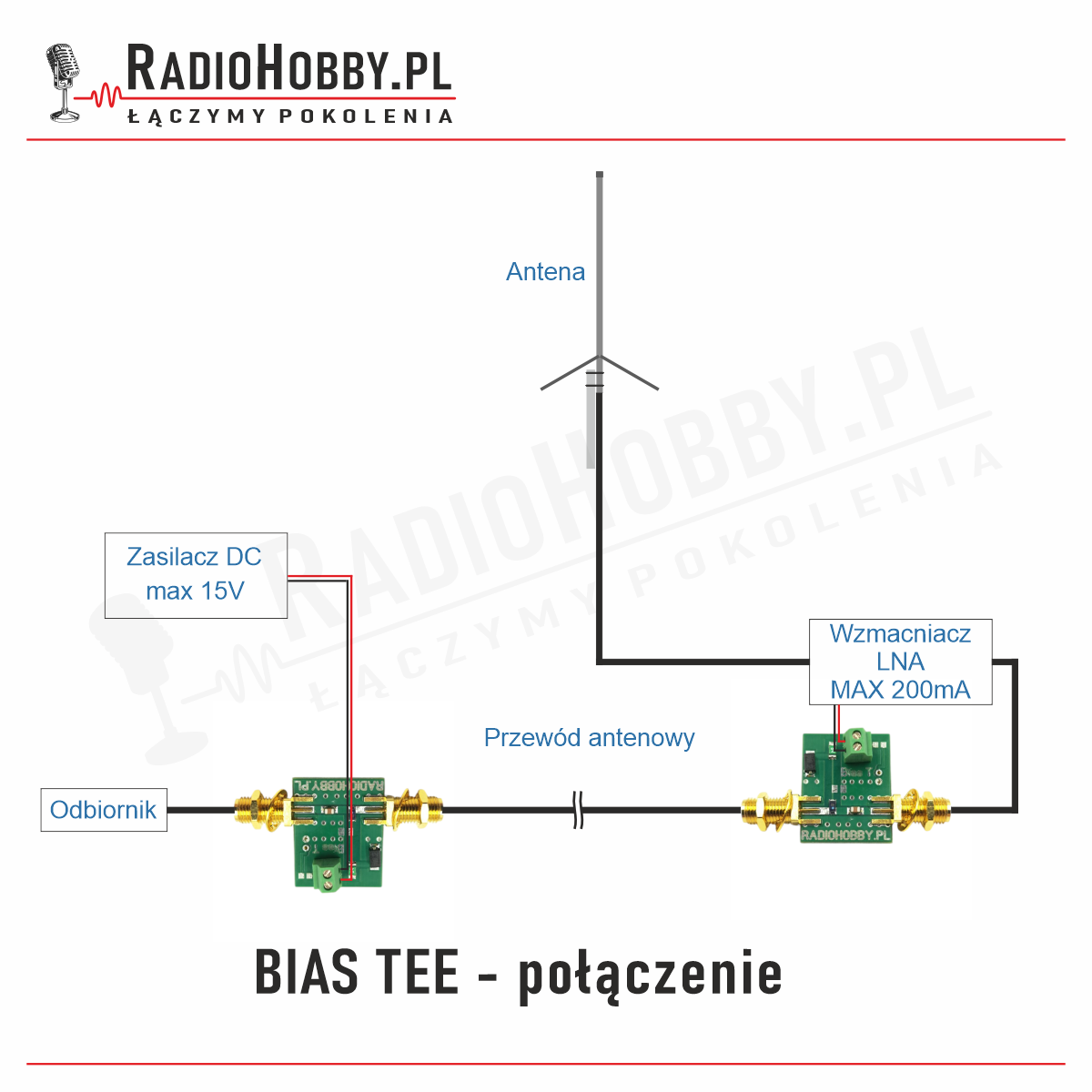

Przykładowe połączenie Bias-T

Aby zobrazować sposób działania Bias-T, przyjrzyjmy się przykładowej instalacji, w której chcemy zasilić wzmacniacz RF umieszczony tuż przy antenie.

Na rysunku widzimy odbiornik zasilany z zasilacza o maksymalnym napięciu 15V DC. W praktyce najczęściej stosowane jest napięcie 13.8V, jednak podkreślamy maksymalny zakres napięciowy, którego nie należy przekraczać ze względu na konstrukcję Bias-T.

Dlaczego Bias-T?

Zazwyczaj antena jest połączona z odbiornikiem za pomocą przewodu koncentrycznego i nie wymaga dodatkowego okablowania. Jednak gdy chcemy poprawić odbiór sygnałów, warto umieścić wzmacniacz RF bezpośrednio przy antenie. Wzmacniacz taki wymaga zasilania, co oznacza konieczność doprowadzenia dodatkowego przewodu zasilającego lub zastosowania Bias-T, który umożliwia przesłanie zasilania tym samym przewodem koncentrycznym, co sygnał RF.

Podłączenie Bias-T – krok po kroku

Pierwszy Bias-T (przy odbiorniku)
- Gniazdo RF → podłączamy do wejścia antenowego odbiornika.
- Gniazdo RF+DC → łączymy przewodem koncentrycznym z drugim Bias-T.
- Złącza zasilania → podłączamy zasilanie (+ do +, – do –).
Drugi Bias-T (przy antenie/wzmacniaczu)
- Gniazdo RF+DC → łączymy przewodem koncentrycznym z pierwszym Bias-T.
- Gniazdo RF → podłączamy do wzmacniacza lub aktywnej anteny.
- Złącza zasilania → podłączamy wzmacniacz zgodnie z zasadą + do +, – do –.

Podsumowanie

Dzięki zastosowaniu Bias-T eliminujemy konieczność prowadzenia dodatkowego przewodu zasilającego na dach lub maszt antenowy. W ten sposób możemy zasilać wzmacniacz RF, minimalizując straty sygnału i poprawiając jakość odbioru.

Warto jednak pamiętać, że nasza konstrukcja Bias-T ma maksymalne napięcie zasilania 15V oraz maksymalny prąd 200mA. Przed zastosowaniem tego rozwiązania należy zastanowić się, czy spełni ono wymagania naszego wzmacniacza – jeśli ten wymaga wyższego napięcia lub większego prądu, konieczne może być inne rozwiązanie.

Chociaż maksymalne napięcie to 15V, nic nie stoi na przeszkodzie, aby zasilać Bias-T niższym napięciem, np. 5V, jeśli tego wymaga nasza instalacja. Należy jednak uwzględnić ewentualne straty napięcia na przewodzie, ponieważ napięcie podane na pierwszego Bias-T zostanie dostarczone na górę do wzmacniacza.

Pamiętajmy również o zakresie częstotliwości pracy, na który został zaprojektowany ten model Bias-T – w tym przypadku 10kHz – 550MHz. Możliwe są modyfikacje umożliwiające pracę na wyższych częstotliwościach, ale zwykle kosztem pasma dolnego. Ale o tym więcej przy kolejnej wersji! 😉
